ADDAC System presenta Vintage Pre y Vintage Clipper

Basado en circuitos analógicos clásicos de los años 70, los nuevos módulos de la compañía imparten un carácter sonoro verdaderamente legendario

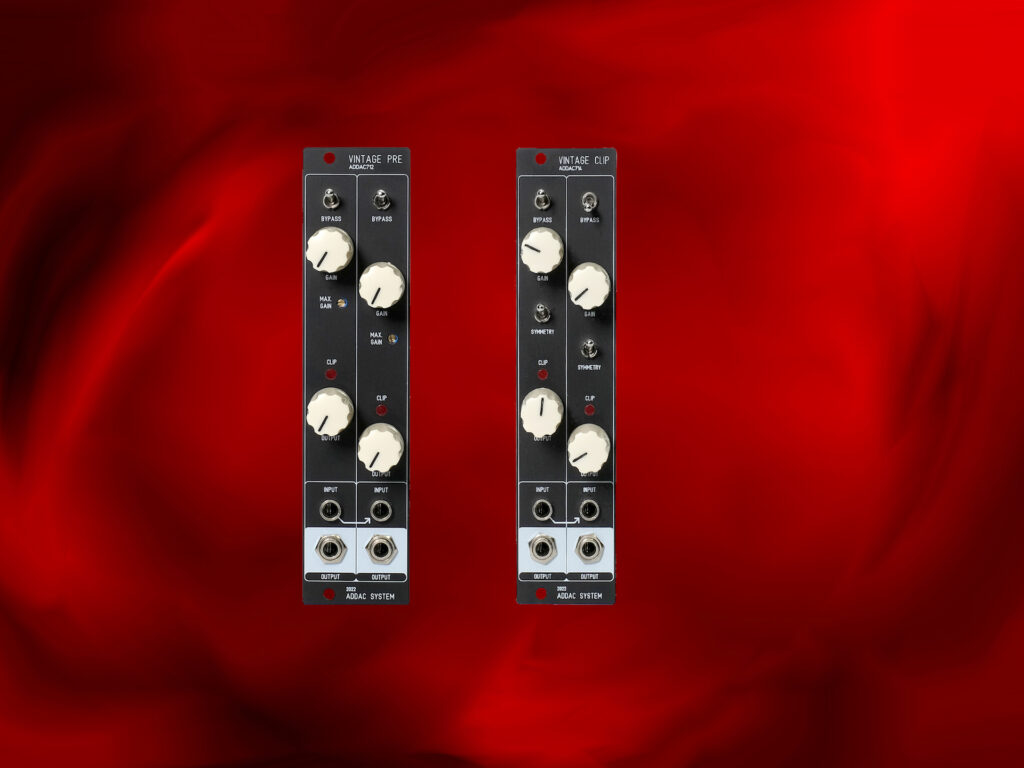

ADDAC System anuncia dos nuevos módulos Eurorack, ambos diseñados para impartir un carácter vintage clásico a su cadena de señales. El ADDAC712 Vintage Pre y el ADDAC714 Vintage Clipper se basan en equipos analógicos legendarios de los años 70 y pueden impartir una distorsión, armónicos y saturación agradables a la señal resultante al tiempo que brindan al usuario una gran flexibilidad sonora.

ADDAC 712 Vintage Pre

El ADDAC712 Vintage Pre es un amplificador de escenario de ganancia discreta de doble canal basado en un famoso preamplificador discreto de los años 70. Su carácter sónico clásico, incluido su agradable clipping/saturación/distorsión cuando se presiona con más fuerza, se puede usar con señales modulares como preamplificador para una fuente externa como una fuente de línea, teclado, guitarra y otras señales. También es un excelente complemento para el módulo de entrada balanceada ADDAC711.

Sus controles incluyen un interruptor de encendido/apagado [BYPASS] en la parte superior, que rutea la señal al efecto (arriba: activo) o a la etapa de ganancia de salida inferior (abajo: anulado). La cantidad de amplificación se establece mediante el control [GAIN] y el usuario puede establecer la cantidad máxima de amplificación utilizando el potenciómetro [MAX GAIN].

Hasta ±5.5v de la señal entrante mantendrá su integridad para una señal más limpia; más allá de este punto, la saturación comenzará a aumentar. A aprox. ±6v, comenzará a producirse un clipping fuerte. Este recorte también tiene una cualidad particular que en niveles extremos desplaza la referencia de polarización de audio 0v, moviéndola hacia arriba y dando como resultado algo similar a un efecto de puerta.

En el medio del módulo, hay una etapa de ganancia de salida basada en opamp x2 con un LED de recorte que monitorea el recorte en la salida y, finalmente, un control [OUTPUT] para configurar el volumen de salida. Tener las etapas de ganancia superior e intermedia brinda flexibilidad, lo que permite al usuario distorsionar completamente la señal en la etapa superior mientras controla su nivel de salida con la segunda etapa. En la parte inferior, hay una entrada y una salida para ambos canales (la entrada izquierda se normaliza en la entrada derecha).

ADDAC 714 Vintage Clipper

​Mientras tanto, el nuevo ADDAC714 Vintage Clipper es un módulo clipping suave de dos canales. El clipping pasivo basado en diodos actúa como un limitador “brick wall” con un knee fijo dado por la física inherente del diodo. Un circuito de paso bajo RC pasivo agrega un filtro de paso bajo de 3.3KHz -3db, que esculpe el tono general al tiempo que agrega más carácter a la señal de audio.

En la parte superior del módulo, hay un interruptor de encendido/apagado [BYPASS], que rutea la señal al efecto (arriba: activo) o a la etapa de ganancia de salida inferior (abajo: anulado). La cantidad de clipping se establece mediante el control [GAIN] que funciona principalmente como un control de umbral para la cantidad de recorte que se aplicará. A medida que se aplica más recorte, la amplitud de la señal también disminuirá. Para compensar esto, hay una etapa de compensación de ganancia para mantener la amplitud de salida equilibrada en todo el rango de ganancia.

Symmetry elige entre recorte bipolar o positivo. Esto se relaciona con los armónicos generados: bipolar para armónicos pares e impares (posición superior) y unipolar solo para armónicos impares (posición inferior).

En la segunda etapa, una ganancia de salida x2 basada en opamp con un LED de recorte, que monitorea el recorte en la salida y un control [Output] para configurar el volumen de salida. Tener las etapas de ganancia superior e intermedia brinda más flexibilidad, lo que permite al usuario distorsionar completamente la señal en la etapa superior mientras controla su nivel de salida en la segunda etapa.

Tanto el ADDAC712 Vintage Pre como el ADDAC714 Vintage Clipper ya están disponibles y tienen un precio de 140€ y 130€ respectivamente. Además, ambos módulos están disponibles como un kit DIY. ​

Para obtener más información, visite: www.addacsystem.com
