Boredbrain Music anuncia la finalización de Optx v2

Un módulo conversor ADAT Lightpipe de próxima generación para sintetizadores modulares Eurorack

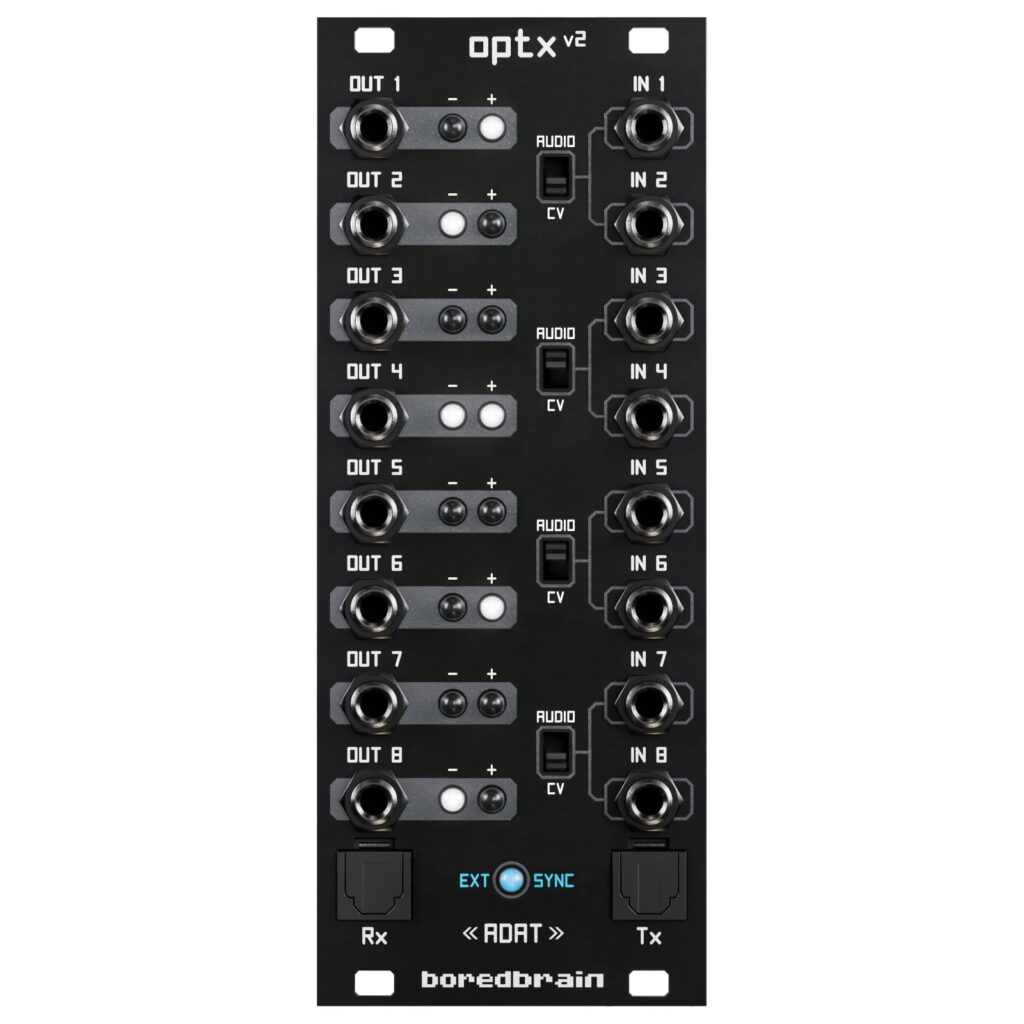

Boredbrain Music anunció la finalización de Optx v2, su módulo conversor ADAT Lightpipe de próxima generación para sintetizadores modulares Eurorack, lo que representa casi dos años de ingeniería y creación de prototipos para mejorar en gran medida las características y el rendimiento del Optx original. Completamente rediseñado desde cero para el mejor rendimiento general posible, la nueva versión llega en una oferta de 10 HP que brinda codificación/decodificación bidireccional de ocho entradas/salidas analógicas con ruido extremadamente bajo y señales CV con compensación cercana a cero, así como un reloj de muestra interno que permite el funcionamiento unidireccional sin entrada ADAT e interconexión independiente de dos módulos Optx.

“Optx v2 representa casi dos años de ingeniería y creación de prototipos, y mejora en gran medida las características y el rendimiento de Optx v1”. Así lo afirma el fundador, diseñador e ingeniero de Boredbrain Music, Adam Harding, a modo de introducción reveladora y añade: “Con esta nueva versión nos centramos en gran medida en la calidad de la conversión digital, por lo que el módulo ha sido diseñado con amplificadores operacionales de entrada de alto rendimiento y conversores de calidad profesional de Cirrus Logic. Esta combinación proporciona un ruido increíblemente bajo y un detalle excelente en general”.

A primera vista, Optx v2 es un conversor ADAT Lightpipe de calidad profesional para sintetizadores modulares Eurorack. Dado que muchas interfaces de audio de ordenador están equipadas con uno o más pares de puertos de expansión ADAT que permiten canales de entrada y salida adicionales, Optx v2 aprovecha al máximo esos puertos (a menudo no utilizados), proporcionando conexiones multicanal directamente hacia y desde sistemas Eurorack. Por lo tanto, el módulo acepta cualquier señal digital de ocho canales codificada con ADAT (24 bits, 44,1/48kHz) en su conexión Rx TOSLINK (a través del cable óptico Lightpipe) y la convierte en ocho señales analógicas discretas. Por el contrario, acepta ocho señales analógicas discretas y las convierte en una señal digital de ocho canales codificada con ADAT (24 bits, 44,1/48kHz) en su conexión Tx. Gracias a esos buffers de entrada de amplificador operacional de alto rendimiento y a los conversores analógico-digitales Cirrus Logic de calidad profesional que proporcionan un nivel de ruido y distorsión extremadamente bajo, un rango dinámico máximo y un excelente detalle general, las ocho entradas de Optx v2 (IN 1 a IN 8) y salidas (OUT 1 a OUT 8) tienen un escalado de nivel muy preciso con un rango de 20 Vpp (±10 V), lo que permite que una señal Eurorack típica de 10 Vpp se traduzca a exactamente -6dBFS mientras mantiene una cantidad igual de margen dinámico.

Obviamente Optx v2 actúa como una excelente interfaz para audio, pero cuando se usa junto con software, como Bitwig Studio o Ableton CV Tools, también funciona con voltajes de control como señales de compuerta y tono de 1 V/Oct, LFO (osciladores de baja frecuencia), envolventes ADSR (attack, decay, sustein y release) y otros moduladores. De hecho, sus salidas analógicas de alta calidad están acopladas a CC, lo que permite admitir señales de audio y CV (voltaje de control) en todo momento. Las entradas analógicas del módulo también aceptan señales de audio y CV, pero cada par de entradas (IN 1 e IN 2, IN 3 e IN 4, IN 5 e IN 6, e IN 7 e IN 8) tienen un interruptor ubicado en el panel frontal que selecciona el modo de conversión apropiado para cada uno de esos dos tipos de señales para garantizar la mejor calidad y precisión posibles. Simplemente seleccione AUDIO y el par de entradas asociadas se acoplarán a CA, lo que permitirá que los filtros de paso alto dentro del ADC (convertidor analógico a digital) garanticen que las señales de audio se conviertan sin compensación de CC y con la mejor relación señal-ruido posible. Elija CV y ​​el par de entradas asociadas se acoplarán a CC y pasarán por un período de auto calibración de cinco segundos para detectar y corregir cualquier compensación de CC inherente, de modo que las señales CV se conviertan con precisión.

Por supuesto, es esencial que la conversión digital de alta calidad sea precisa y libre de fluctuaciones, por lo que Optx v2 puede, al igual que su predecesor, sincronizarse con un reloj de muestra externo a través de la entrada ADAT o generar su propio reloj estable que permite que otros dispositivos se sincronicen con el módulo en sí, incluida la interconexión independiente de dos módulos Optx. Como resultado, se pueden seleccionar dos configuraciones para la sincronización del reloj de muestra mediante interruptores DIP en la parte posterior del módulo: SYNC selecciona si Optx v2 se sincroniza con un reloj externo (EXT) o con su reloj interno (INT); RATE determina la frecuencia de muestreo (44,1 o 48kHz) de este último. Sin embargo, se recomienda sincronizar Optx v2 con el reloj externo de una interfaz de audio para una conexión ADAT de dos vías típica configurando el interruptor SYNC en EXT (requiere una señal ADAT válida en la conexión Tx, indicada por el LED azul), pero si la interfaz de audio en cuestión no tiene un puerto ADAT, entonces Optx v2 puede proporcionarle efectivamente un reloj de muestra configurando el interruptor SYNC en INT y eligiendo la frecuencia de muestra deseada con el interruptor RATE.

La asistencia adicional viene de la mano de que Optx v2 también proporciona una indicación visual de la señal de los ocho canales ADAT decodificados que alimentan los conectores OUT 1 a OUT 8, por lo que cada par de LED blancos indica la polaridad (-Ve izquierda, +Ve derecha) y la intensidad relativa de la señal (±10V). Aunque las señales de frecuencia de audio generalmente encenderán ambos LED de forma continua, los LFO alternarán de forma más aparente entre los dos, mientras que las puertas, los triggers y las envolventes positivas generalmente encenderán solo el LED derecho (+Ve).

Es justo decir, que los casi dos años de ingeniería y creación de prototipos necesarios para completar Optx v2 han sido realmente un tiempo bien invertido. “El módulo ha sido completamente rediseñado desde cero para obtener el mejor rendimiento general posible en 10 HP”, concluye Adam Harding, satisfecho con el resultado final, claramente impresionante.

El envío de Optx v2 está previsto para el 17 de octubre de 2024 con un precio minorista sugerido por el fabricante de 369 USD. Boredbrain Music ya acepta pedidos anticipados, directamente a través de su red global de distribuidores aquí. (Tenga en cuenta que Boredbrain Music ahora acepta directamente pedidos de distribuidores fuera de Europa, mientras que la distribución dentro de Europa ahora está a cargo de Signal Sounds aquí)

Para más información detallada, visita: https://boredbrainmusic.com/product/optx-v2/
